Description

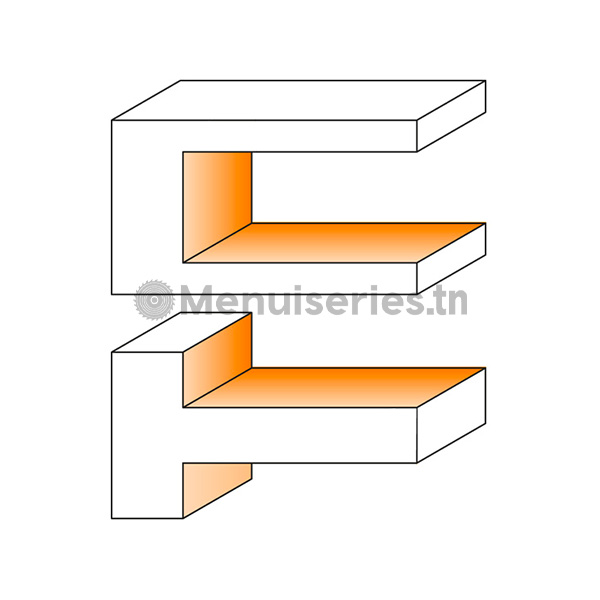

Jeux de 2 porte-outils pour rainures réglables 694.021-022
Caractéristiques techniques :
- 694.021 : 8 plaquettes réversibles HWM 13,6×13,6x2mm.
- 694.022 : 4 plaquettes réversibles HWM 19,5x12x1,5mm, 4 plaquettes réversibles HWM 14x14x2mm, Outils pour l’avance manuelle (MAN), Goujons pour le positionnement automatique des plaquettes.
Ces jeux de porte-outils montent les suivants jeux de bagues de distance :
| PORTE-OUTILS | JEU DE BAGUES DE DISTANCE |
| 694.021.30 | 695.998.41 |
| 694.021.31 | 695.998.42 |
| 694.021.35 | 695.998.43 |
| 694.021.40 | 695.998.44 |
| 694.021.50 | 695.998.45 |
| 694.022.30 | 695.998.46 |
| 694.022.31 | 695.998.47 |
| 694.022.35 | 695.998.48 |
| 694.022.40 | 695.998.49 |
| 694.022.50 | 695.998.50 |
Conseils de sécurité :
.jpg)
Pour un serrage correct des vis,
utiliser le tournevis dynamométrique TW-006.
utiliser le tournevis dynamométrique TW-006.

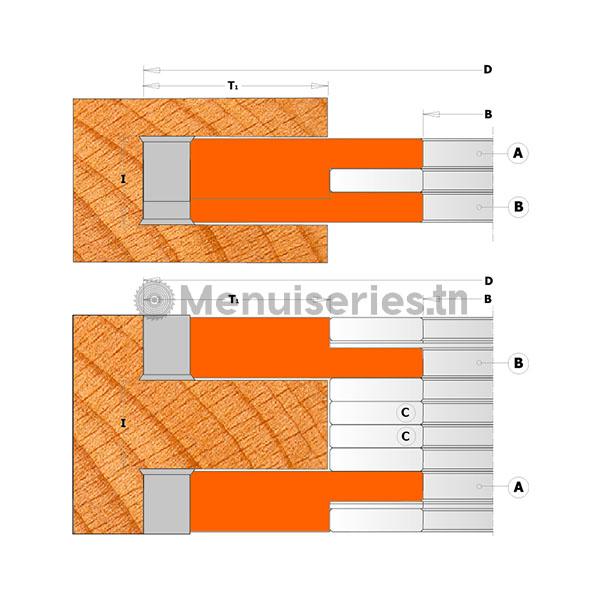

| Référence | D | I | B | T | Z | Inciseurs | RPM | MAT |  |
 |
 |
 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 694.022.50 | 170 | 20-39 | 50 | 49 | 4 | 4 | 4400~7400 | HW | 790.140.00 | 990.093.00 | 790.195.12 | 990.094.00 |
